GÉRÉR LES TRACÉS

Quelques règles d'usage

Il faut mettre le moins possible de points d'ancrage pour avoir un tracé le plus simple possible.

Pour modifier un tracé, il ne faut jamais toucher la courbe directement mais travailler sur les points d'ancrage, les points directeurs et les lignes directrices.

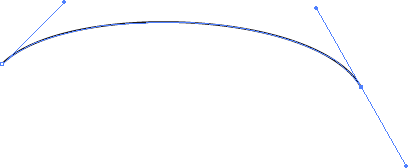

Plus le point directeur est éloigné du point d'ancrage, plus la courbe est tangente à la ligne directrice.

Plus le point directeur est proche du point d'ancrage, moins la courbe est tangente à la ligne directrice.

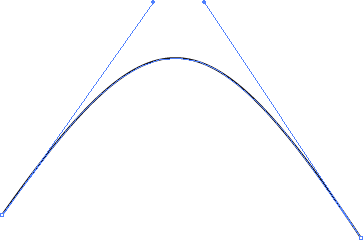

Globalement pour obtenir une ligne douce, les lignes directrices doivent être environ
égales au tiers de la courbe.

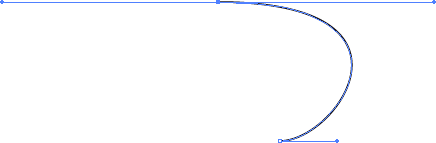

Au contraire, pour obtenir une courbe plus concave, il faut dessiner des grandes lignes directrices.



Pour dessiner un S, deux points d'ancrage suffisent : il faut placeur deux points directeurs de par et d'autre de la courbe.



Ajouter un ou plusieurs points d'ancrage

Sélectionnez l'outil Ajout de point d'ancrage (outil matérialisé par la plume +) :

Cliquez sur le tracé à l'endroit où vous souhaitez ajouter le nouveau point.



Supprimer un point d'ancrage

Sélectionnez le tracé concerné.

Sélectionnez l'outil Suppression de point d'ancrage.

Cliquez sur le point d'ancrage que vous voulez supprimer.



Modifier un point d'ancrage

Sélectionnez l'outil Sélection directe, puis faites un clic sur le tracé concerné pour le sélectionner.

Cliquez sur le point d'ancrage que vous souhaitez modifier puis faites-le glisser vers sa nouvelle position.



Modifier un point directeur

Sélectionnez l'outil Sélection directe, puis faites un clic sur le tracé concerné pour le sélectionner.

Cliquez sur le point d'ancrage que vous souhaitez modifier.
Les lignes directrices et les points directeurs apparaissent.

Cliquez sur le point directeur voulu et faites-le glisser.

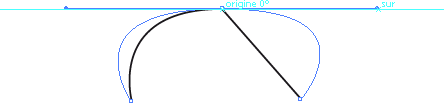

Changer un point de polygone en point d'inflexion

Sélectionnez l'outil Sélection directe, puis faites un clic sur le tracé concerné pour le sélectionner.

Cliquez sur le point d'ancrage que vous souhaitez modifier.

Sélectionnez l'outil Conversion de point.

Cliquez sur le point d'ancrage et faites-le glisser dans le sens du tracé.



Changer un point d'inflexion en point de sommet

Sélectionnez l'outil Sélection directe, puis faites un clic sur le tracé concerné pour le sélectionner.

Cliquez sur le point d'ancrage que vous souhaitez modifier.

Sélectionnez l'outil Conversion de point.

Déplacez le point directeur par un cliqué-glissé, vers l'intérieur ou l'extérieur de la courbe selon le tracé que vous voulez obtenir.



Changer un point mixte en point d'inflexion

Sélectionnez l'outil Sélection directe, puis faites un clic sur le tracé concerné pour le sélectionner.

Cliquez sur le point d'ancrage que vous souhaitez modifier.

Sélectionnez l'outil Conversion de point.

Cliquez sur le point d'ancrage et faites-le glisser dans le sens du tracé.



Changer un point d'inflexion en point de polygone

Sélectionnez l'outil Sélection directe, puis faites un clic sur le tracé concerné pour le sélectionner.

Cliquez sur le point d'ancrage que vous souhaitez modifier.

Sélectionnez l'outil Conversion de point.

Faites un clic sur le point d'ancrage.
